¿Cómo determinar la profundidad y geometría correctas de una bandeja envasada al vacío (VSP) para garantizar que la película protectora cubra adecuadamente los productos con formas irregulares?

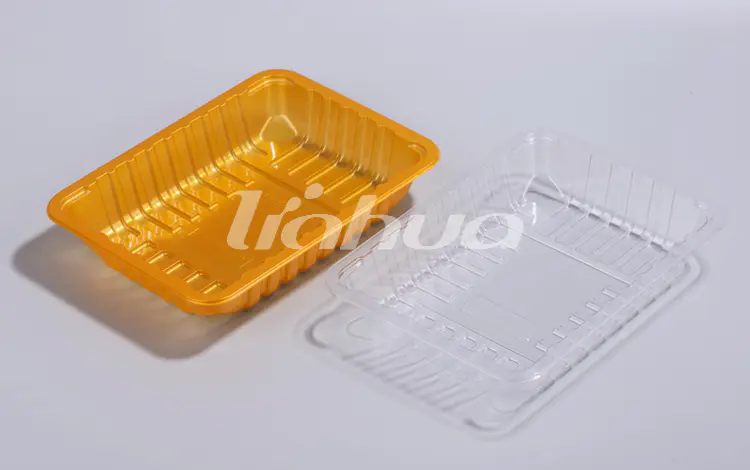

La profundidad de bandeja correcta para un Bandeja envasada al vacío (VSP) debería ser al menos 10-15 mm más profundo que el punto más alto del producto , y la geometría de la bandeja debe reflejar fielmente la huella del producto para permitir que la película cutánea cubra uniformemente sin puentes, arrugas o contacto incompleto. Hacer esto bien desde el principio elimina los defectos más comunes del VSP y protege directamente la vida útil, la integridad del sello y la presentación minorista.

Esta guía recorre la metodología práctica para dimensionar una Bandeja envasada al vacío (VSP) correctamente, cubriendo el cálculo de la profundidad, la selección del ángulo de la pared, las dimensiones de las bridas y cómo la complejidad de la forma del producto debe influir en cada decisión.

Por qué la profundidad de la bandeja es la dimensión más crítica

en un Bandeja envasada al vacío (VSP) , la película de piel se calienta a entre 130°C y 160°C y luego se dibuja sobre el producto mediante presión de vacío, generalmente entre Presión residual de 5 y 20 mbar . La película debe viajar desde el plano de la brida hasta abajo y alrededor de los contornos del producto antes de sellar la base de la bandeja.

Si la bandeja es demasiado poco profunda, la película no puede adaptarse completamente a los lados y socavaduras del producto, lo que crea bolsas de aire que comprometen el vacío y aceleran la oxidación. Si la bandeja es demasiado profunda, el exceso de material de película se pliega y arruga en la base, lo que produce un paquete poco atractivo y posibles puntos de fuga en la zona de sellado.

La regla práctica: profundidad interior de la bandeja = altura máxima del producto de 10 a 15 mm . Para cortes con hueso o mariscos con elementos salientes, aumente el tampón a 18-22 milímetros para tener en cuenta el estiramiento de la película sobre una geometría nítida.

Medición de la geometría irregular del producto antes del diseño de la bandeja

Antes de especificar cualquier dimensión de bandeja para un Bandeja envasada al vacío (VSP) , llevar a cabo un proceso estructurado de elaboración de perfiles de productos. Los productos irregulares, como costillas de cordero, filetes enteros de salmón o aves rellenas, no pueden tratarse como simples rectángulos.

Medidas clave para recopilar

• Altura máxima (eje Z): Mida el punto más alto en una muestra estadísticamente representativa de al menos 20 a 30 unidades. Utilice el valor del percentil 95, no el promedio.
• Dimensiones de la huella (ejes X e Y): Mida las extensiones más anchas y largas, incluidos los elementos sobresalientes.
• Profundidad de socavado: Para productos con hueso, mida qué distancia debe recorrer la película lateralmente debajo de un hueso o borde que sobresale.
• Rango de peso y variación de densidad: Los productos más pesados y densos se comprimen durante el aspirado, alterando la altura hasta 5-8% .

Estas mediciones influyen directamente en las especificaciones de profundidad de la bandeja y geometría de la pared y evitan costosos rediseños de herramientas después de las corridas de producción iniciales.

Ángulo de pared y diseño de borrador para una cobertura óptima de la película

El ángulo de la pared lateral, también llamado ángulo de desmoldeo, de un Bandeja envasada al vacío (VSP) juega un papel importante en la suavidad con la que la película protectora se adapta a los bordes del producto. Una pared demasiado vertical restringe el desplazamiento de la película y provoca puentes en las esquinas de la bandeja.

La guía estándar de la industria recomienda una ángulo de tiro de 7° a 12° desde la vertical para aplicaciones VSP. Para productos con variación de altura pronunciada o socavaciones significativas, aumentar el tiro a 14°–18° le da a la película más espacio para adaptarse sin estirarse demasiado.

El radio de las esquinas importa

Las esquinas internas afiladas se encuentran entre las causas más comunes de falla de la película en un Bandeja envasada al vacío (VSP) . La película debe estirarse alrededor de las esquinas en dos ejes simultáneamente, concentrando la tensión en ese punto. Como regla general:

• Radio de la esquina de la base interna: mínimo 3 mm, idealmente 5–8 mm
• Radio de transición interior pared-base: mínimo 4 mm
• Radio de la esquina del ala externa: mínimo 2 mm para soportar una presión de sellado constante

Especificaciones de ancho de brida y zona de sellado

La brida es el borde horizontal del Bandeja envasada al vacío (VSP) donde la película de piel sella al sustrato de la bandeja. Una brida de tamaño insuficiente o mal diseñada es una de las principales causas de fallas en el sello en los paquetes VSP minoristas.

El ancho de brida recomendado es 8 a 12 mm para paquetes minoristas estándar . Para bandejas más grandes que transportan productos de más de 800 g, aumente el ancho del reborde a 12-15 milímetros para distribuir la presión de sellado de manera más uniforme y reducir el riesgo de que se despegue durante el transporte.

La superficie de la brida debe ser plana y libre de deformaciones. Materiales de bandeja con alta cristalinidad, como CPET o rPET con >30% de contenido reciclado , son más propensos a la distorsión de las bridas durante el termoformado y requieren tolerancias de herramientas más estrictas, generalmente ±0,2 mm de desviación de planitud a través de la zona del sello.

Referencia de profundidad y geometría de bandeja por categoría de producto

La siguiente tabla proporciona una referencia práctica para seleccionar Bandeja envasada al vacío (VSP) Dimensiones en las categorías de productos más comunes procesadas en líneas de envasado skin:

Cómo el espesor de la película y la capacidad de estiramiento influyen en las decisiones sobre la geometría de la bandeja

La película cutánea utilizada en un Bandeja envasada al vacío (VSP) no es infinitamente estirable. La mayoría de las películas superiores comerciales de VSP son estructuras coextruidas con un espesor total de 50 a 100 micras y un alargamiento de rotura de 300% a 600% . Sin embargo, la profundidad de dibujo efectiva sin adelgazamiento ni perforaciones es significativamente más conservadora y generalmente se limita a relaciones de estiramiento de 1:1,5 a 1:2,5 (profundidad hasta la dimensión lateral más pequeña).

Esto significa que para una bandeja estrecha con un ancho interno de 80 milímetros , la profundidad máxima confiable de aplicación de la película cutánea es de aproximadamente 120-200 milímetros . Más allá de esto, el adelgazamiento de la película en las esquinas de la base se convierte en un riesgo estructural. Si la profundidad de su producto excede estas proporciones, la solución es ampliar la geometría de la bandeja en lugar de profundizarla, distribuyendo la tensión de extracción de la película sobre una superficie mayor.

Para productos con hueso o con bordes afilados, especifique siempre una película con una resistencia mínima a la perforación de 15 a 20 N medido por ASTM F1306 o equivalente, independientemente del espesor.

Validación de herramientas y protocolo de prueba para nuevos formatos de bandeja VSP

Una vez que se han especificado las dimensiones de la bandeja, es esencial realizar una prueba de validación estructurada antes de comprometerse con la producción completa de herramientas para un Bandeja envasada al vacío (VSP) formato. Saltarse este paso es el error más costoso en la puesta en servicio de una línea VSP.

Pasos de validación recomendados

1. Producción de bandejas prototipo: Ejecute un pequeño lote de 200 a 500 bandejas utilizando herramientas blandas o inserciones impresas en 3D en las dimensiones objetivo antes de cortar las herramientas de acero.
2. Evaluación de la cobertura de la película: Inspeccione visualmente la uniformidad de puentes, arrugas y contactos en una muestra de 30 unidades por SKU.
3. Pruebas de oxígeno residual: Mida el oxígeno del espacio de cabeza utilizando un analizador de oxígeno. Objetivo: <0,5% O₂ para aplicaciones de carne fresca.
4. Prueba de resistencia al despegue del sello: Realice pruebas de resistencia al pelado según ASTM F88. Valor mínimo aceptable para VSP minorista: 8–15 N/15 mm .
5. Estudio acelerado de vida útil: Guarde los paquetes a la temperatura de venta objetivo (normalmente 0°C a 4°C ) y evaluar la calidad microbiológica y visual en los días 3, 7, 14 y 21.
6. Simulación de distribución: Someta los paquetes sellados a ISTA 2A o pruebas de tránsito equivalentes para identificar cualquier falla del sello relacionada con la geometría bajo tensión mecánica.

Sólo después de pasar las seis etapas de validación se deben poner en servicio las herramientas de producción finales. Este proceso generalmente agrega 3 a 6 semanas al lanzamiento de un nuevo formato de bandeja VSP, pero evita retiros del mercado sustancialmente más costosos o tiempos de inactividad de la línea posteriores al lanzamiento.

Errores geométricos comunes y cómo evitarlos

Incluso los ingenieros de embalaje experimentados encuentran errores de geometría recurrentes al especificar un Bandeja envasada al vacío (VSP) para un nuevo producto. Los siguientes son los problemas encontrados con más frecuencia:

• Profundidad de bandeja de tamaño insuficiente basada en la altura promedio del producto en lugar del percentil 95: Diseñe siempre para la unidad de producto realista más grande, no para la media. Un solo producto de gran tamaño con una película puente anula la declaración de vida útil del paquete completo.
• Usando una bandeja rectangular para un producto ovalado o asimétrico: Un espacio vacío excesivo en las esquinas de la bandeja aumenta la tensión de estirado de la película y crea arrugas. Las bandejas ovaladas o con formas personalizadas mejoran significativamente la caída de productos como pescado entero o muslos.
• Ignorando la altura de la almohadilla absorbente en los cálculos de profundidad: Una almohadilla absorbente de 3 a 5 mm aumenta la altura efectiva del producto y debe tenerse en cuenta en las especificaciones de profundidad de la bandeja.
• Especificación de una brida demasiado estrecha para la herramienta de sellado: Una brida más estrecha que 7 milímetros rara vez proporciona suficiente superficie de sellado para una unión hermética consistente durante toda una serie de producción.
• No tener en cuenta el apilamiento de bandejas durante la distribución de la cadena de frío: Las bandejas más profundas con ángulos de inclinación pronunciados son más propensas a colapsar o deformarse bajo cargas de apilamiento. Especifique un espesor de pared mínimo de 0,4–0,6 mm para bandejas de rPET en formatos de embutición profunda.
